- Глубина подачи листового материала – 500 мм, ход прижима при этом – до 60 мм.
- Обеспечивает отличную гибку листов из стали до 1мм, из алюминия 1,5мм и из цинка 1,2мм
- Может выполнять подгиб кромок на 180° (вторым догибом, не на максимальных толщинах, либо фальцезакаточной машинкой)
- На станке можно изготавливать модели с большой жесткостью. Это достижимо благодаря углу загиба - 180°
Плюсы станков Stalex MAX 20
- Отличительной особенностью непроходных станков является дополнительные рёбра жёсткости на литые F-образные опоры станка – отсутствие комбинированной системы негативно влияет на надежность, что влечёт за собой в лучшем случае долгосрочный и затратный ремонт.
- Надёжный качественный нож «МАХ Cut-Off» с безопасной и удобной рукоятью.
- Станки Stalex SUPERMAX имеют минимальный радиус кромки прижимной планки 2 мм – что делает станок более универсальным в работе с широким ассортиментом элементов кровли и различных профилей
- Эргономичные ручки станка с диаметром охвата удобного для человека, с прорезиненным покрытием или рифлёной поверхностью.
- Ещё одно отличие станка Stalex SUPERMAX – при загрузке листа в станок верхняя ручка расположена в горизонтальном положении, что позволяет осуществлять загрузку материала одному сотруднику.
- Уникальной особенностью гибочных станков являются подвижные прижимные кулачки нового образца арт.14950R – благодаря системе прижимных кулачков станки имеют чёткую фиксацию листа, вне зависимости от срока службы или состояния станка. На протяжении всего цикла жизни каждого станка, работая с тонколистовым металлом даже на максимальных толщинах – разработанная конструкция прижимных кулачков позволяет всегда чётко фиксировать лист.
- Поскольку листогибы являются оборудованием металлообрабатывающей отрасли, такой показатель как присутствие и наличие зап. частей является важнейшим показателем. Компания СТМ имеет постоянное наличие запасных частей и аксессуаров как в головном офисе, так и в любом представительстве на территории России.
- К станкам Stalex SUPERMAX возможно установить дополнительное оборудование:
- Роликовый нож MAX Cut-Off – резка тонколистого металла до 0,7мм включительно (сталь с пределом прочности не превышающий параметр σв <400 MРa)
- Стойка для станка Stalex SuperMax – лёгкая быстро собираемая стойка, состоит из двух боковых сварных стоек / четырёх планок / восьми болтов крепления
Модель Stalex SUPERMAX является наиболее мощным станком для производства доборных элементов кровли. Усиленный практически в каждой детали листогибочный станок на 33% превосходит по мощности уже известные станки серии MAX-20.
Изготавливается из лёгких сплавов и закалённой стали, обеспечивающих максиму мощности, прочности и мобильности. Станок не повреждает структуру и поверхность материала при гибки благодаря передовой конструкции с плавающей осью и виниловой вставки.
Резка металла производится с помощью специального устройства: роликового ножа (опция).
Уникальная мобильность в сочетании с прочностью и износостойкостью листогиба обеспечивается конструкцией из высокотехнологичных легких сплавов. Благодаря жесткости конструкции обеспечивается высокая точность выполняемых деталей.
ОСНОВНЫЕ УЗЛЫ
|
Наименование |
Артикул |
Фото | Описание | |||||
|
1 |
Ручка верхняя для станка SuperMax |
14414R |
|
Эргономичные ручки с прорезиненным покрытием |
||||
|
2 |
Планка фиксирующая для станка SuperMax |
14682R/14295R 10458.R 14297R 10464R/14298R |
|
Предназначена для передачи равномерного усилия прижима от рукоятки - на прижимную планку, через прижимные кулачки |
||||
|
3 |
Прижимной кулачок в комплекте 14950 (Нового образца) |
14950R |
|
Обеспечивает быстрый и эффективный зажим тонколистого материала. Конструкция позволяет быстро и точно регулировать прижимное усилие по всей рабочей длине. Артикулы запчастей необходимых для установки прижимного кулачка: 1) Верхняя часть: 10508R / 10530R (или комплект 11400R) 2) Нижняя часть: 10503R / 10520R |
||||
|
4 |
Планка задняя несущая для станка SuperMax |
|
|
Планка основание для размещения основных деталей (F-образных опор) |
||||
|
5 |
Опора F-образная для станка SuperMax |
13144R |
|
Опора F-образная имеет рёбра жёсткости специальной конструкции, позволяющей станку работать с макс. надёжностью |
||||
|
6 |
Планка прижимная упорная для станка SuperMax |
14422R 14423R 14424R 14425R |
|
Изготовлена из усиленного алюминиевого профиля. В конструкции предусмотрен «рельс» для роликового ножа и установки угломеров. Кромка планки имеет радиус всего 2мм и дополнительно защищена от повреждения стальным уголком. |
||||
|
7 |
Планка нижняя прижимная для станка SuperMax |
14383R 14384R 14385R 14386R |
|
Неподвижная планка, к которой крепиться передняя часть F-образных опор. На данной планке размещается лист металла для последующей гибки. Через стальную ось планка соединена с планкой верхней прижимной (гибочной). |
||||
|
8 |
Планка верхняя прижимная для станка SuperMax |
14390R 14391R 14392R 14393R |
|
Подвижная гибочная планка соединена с нижней прижимной планкой через виниловую полосу. На планке установлена виниловая вставка и ручки нижние арт. 14374R. Планка предназначена для гибки листовых металлов. |
||||
|
9 |
Полоса виниловая для станка SuperMax |
14266R 14267R 14268R 14335R |
|
Полоса виниловая соединяет две планки: 1) Планка нижняя прижимная 2) Планка верхняя прижимная для размещения и гибки листовых металлов. |
||||
|
10 |
Вставка виниловая для станков серии SuperMax (1 м.) |
102629R |
|
Виниловая вставка не допускает проскальзывание кромки верхней прижимной (гибочной) планки по материалу и исключают появление царапин на окрашенных листах. |
Универсальный листогиб STALEX LBM без ограничения подачи листа, предназначен для работы в цеху и на строй площадке - выполняет резку, гибку и формовку листовых металлов для производства профилей, доборных элементов кровли, наружной и внутренней отделки зданий и других профильных металлоизделий. Отсутствие ограничений по глубине обрабатываемого металла дает возможность изготавливать большой ассортимент изделий из листового материала толщиной до 0,7 мм по оцинкованной стали. В том числе и такие изделия, как квадратная вентиляция.
Особенности:
• Стальная станина и вес станка обеспечивает надежность и долговечность работы станка
Надёжная жёсткая конструкция ножной стойки, с параллельным вертикальным расположением ножек станка исключающих дальнейшее провисание балок по краям станка (как в случаях расположения ножек станка под углом/в центр на длинах 2500мм/3000/3500 мм).
• В стандартной комплектации со станком поставляется отрезной нож для раскроя листового металла
• Угломер в диапазоне от 0° до 135°
• Ножной привод прижимной балки (опция)
• Фальцезакаточная машинка Stalex (опция)
|
Станок имеет уникальною регулировку гибочной балки – 2-мя штангами, верхняя штанга отвечает за компенсацию прогиба средней части балки, нижняя штанга отвечает за компенсацию прогиба по краям гибочной балки. |
|||||
|
Отрезной роликовый нож в стандартной комплектации. • Ширина режущих роликов 16 мм
• Диаметр режущих роликов 60 мм
• Общая ширина ножа составляет – 200 мм
|
|||||
|
Станок Stalex LBM оснащен регулировкой нижней основной балки, что позволит в будущем компенсировать прогиб основной балки в случае необходимости при интенсивном и продолжительном темпе производства. |
|||||
|
Привод нижней гибочной балки оснащен газовым амортизатором (1шт) – что уменьшает нагрузку и эффективно перераспределяет усилие оператора в момент гибки (стандартной комплектации). |
|||||
|
Верхняя прижимная балка оснащена газовым амортизатором (1шт) – что так же уменьшает нагрузку и облегчает работу оператора, как и в случае с гибочной балкой (стандартной комплектации). |
|||||
|
Верхняя прижимная балка соединена с основной балкой - боковыми узлами с поворотно-прижимными регулирующими опорами на подшипниках, что увеличивает срок службы основных частей станка. Подшипники на осях поворотной балки шприцуются. Подшипники (2) в эксцентриковом механизме - не обслуживаемые (закрытые с заводской смазкой на весь срок службы подшипника). |
|||||
|
Ограничители подачи листа в стандартной комплектации. Прижимная балка оснащена регулировочной тягой, позволяющей в будущем компенсировать прогиб балки в случае необходимости. |
|||||
|
Прижимная балка станка не имеет вертикального хода, рабочее движение происходит за счёт эксцентрикового механизма - что позволяет даже при долгосрочной эксплуатации станка производить при необходимости не дорогостоящий ремонт. В противном случае станки с вертикальным подъёмом прижимной балки, не промышленного назначения весом менее 300 кг на длину 2500мм/3000м необходим дорогостоящий ремонт - боковые узлы вертикального подъёма разбалтываются после чего нужно либо: Вариант №1 регулировать станок на заводе-производителе; либо Вариант №2 разобрать и наваривать к узлам дополнительные вертикальные направляющие (Вариант №2 - это ремонт на один последний раз, вертикальные направляющие заваливаются назад, при этом прижимная балка выдвигается/выгибается буквально на миллиметры относительно других балок - после чего лист равномерно не прижимается и при гибке двигается).
|
||||||
|
Отрезной роликовый нож устанавливается на направляющей балке. Макс. толщина резки 0,7-0,8мм (материал – сталь), в зависимость от прочности листа. Боковые ручки станка могут устанавливаться (вкручиваться) как в верхнем положении, так и в нижнем.
|
|||||
|
Угломер станка в диапазоне 0° до 135°, в стандартной комплектации. Точное позиционирование угла происходит при заправленном листе в листогиб и поворотом гибочной балки. |
|||||
|
По краям станка размещены боковые угломеры с градусной линейкой до 135°.
|
|||||
|
Ножной привод прижимной балки дублирует боковые рычаги. Предназначен для поднятия и опускания прижимной балки, позволяющий оператору более быстро и точно работать с листом (опция). |
|||||
|
Фальцезакаточная машинка Stalex предназначена для догибки листа, методом прокатывания 180° (опция). Толщина материала – сталь 0,5 мм (σв ≤400Мпа). |
|||||
Мощный роликовый нож RS подходит для станков серии Stalex RS, а также для листогибов Tapco SuperMax, MAX-20 и PRO - способен резать до 0,7мм по оцинкованной стали.
В зависимости от характеристик стали и физической данных оператора нож способен работать до 0,8мм по оцинкованной стали.
|
Упаковка |
|
|||
|
Вид ножа на станке |
|
|||
|
Обратная сторона ножа |
|
|||
|
В поставке:
|
|
|||
|
Передняя сторона ножа |
|
Мощный листогиб Stalex RSM 3000/0.7 без ограничения подачи листа, предназначен для работы в цеху и на строй площадке - выполняет резку, гибку и формовку листовых металлов для производства профилей, доборных элементов кровли, наружной и внутренней отделки зданий и других профильных металлоизделий.
Отсутствие ограничений по глубине обрабатываемого металла дает возможность изготавливать большой ассортимент изделий из листового материала толщиной до 0,75 мм по оцинкованной стали.
Стальная станина и вес станка обеспечивает – надёжность и долговечность работы станка
Ход прижима – до 130 мм
Эксцентриковый механизм для точного и надёжного прижима верхней прижимной балки
Стол-подставка для поддержки материала (передняя и задняя)
В случае износа на станке детали отвечающей за прижим листа и по которой производится гибка листа – данную деталь можно дополнительно приобрести и заменить собственными силами (Уголок стальной сменный).
Каждый станок настраивается и поставляется с образцом гибки на всю длину станка.
Станки от производителя настроены для работы со сталью - на 0,7мм.
В каждой упаковке вкладывается образец гибки (планка) - сталь толщиной 0,7мм.
При работе с тонким металлом нужно перенастраивать станок (опускать основную планку "стол", опускать гибочную балку согласно инструкции, иначе возможен перегиб в середине листа/станка).
 |
Роликовый нож для листогибов STALEX RS Для раскроя листового и рулонного метала с толщиной до 0,7 мм. Поставляется отдельно |
||||
 |
Угломер |
||||
 |
Ограничитель угла |
||||
 |
Амортизаторы (2шт) на гибочную балку |
||||
 |
Стол для поддержки материала |
||||
 |
Передние упоры для нарезки заготовок одной ширины |
||||
|
Отрезной роликовый нож (заказывается дополнительно) |
||||
|
Колёса в стандартной комплектации |
||||
|
Штанга, регулирующая основную балку |
||||
|
Усиленная гибочная балка станка для работ со сталью 0,7мм (с пределом прочности σв≤450 MРa) |
||||
|
Две штанги регулирующие гибочную балку |
||||
|
Ограничитель угла и механизм регулировки гибочной балки по высоте относительно основной балки станка |
||||
 |
Каждый станок настраивается и поставляется с образцом гибки на всю длину станка |
||||
|
Пример изделий из стали 0,8мм, длина заготовки 2500мм. |
||||
 |

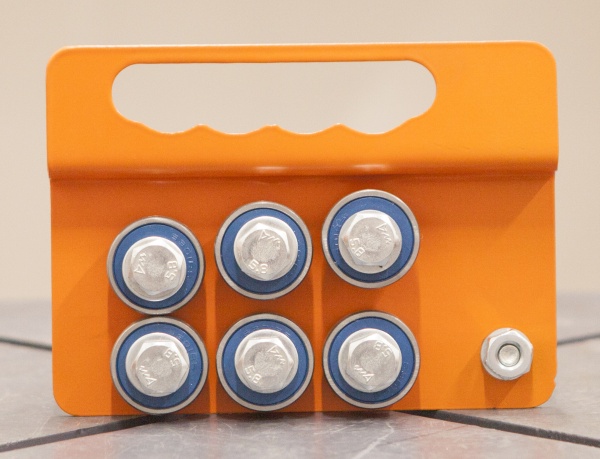

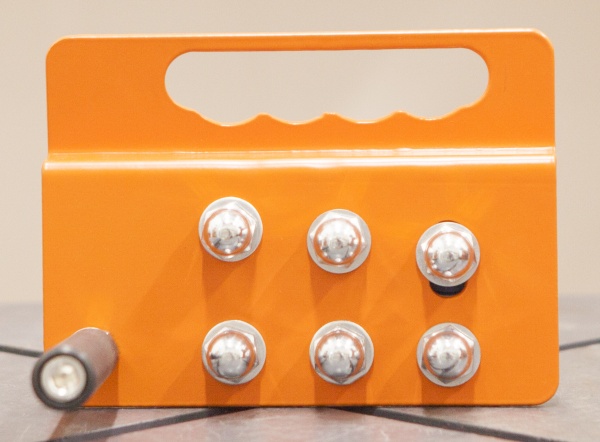

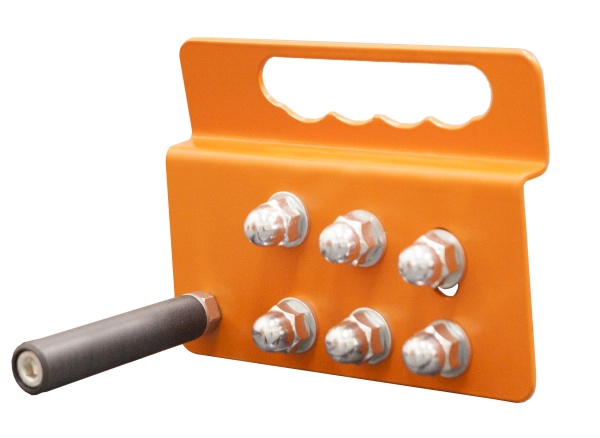

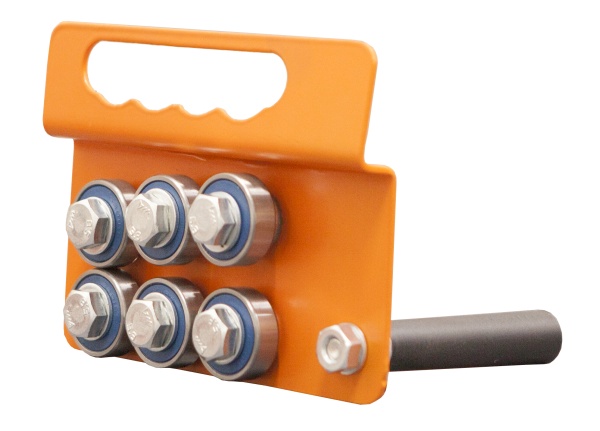

Фальцезакаточная машинка Stalex применяется для догиба кромки на 180° Толщина материала – сталь 0,5 мм (σв ≤400Мпа). Поставляется отдельно |
||||
|
Упаковка (фанерный ящик) (ДхШхВ) - 3450х630х380 |
- Глубина подачи листового материала – 483 мм, ход прижима при этом – до 60 мм.
- Обеспечивает отличную гибку листов из стали 0,7мм, из алюминия 1,0мм и из цинка 0,8мм
- Может выполнять подгиб кромок на 180° (вторым догибом)
- На станке можно изготавливать модели с большой жесткостью. Это достижимо благодаря углу загиба - 180°
Плюсы станков Stalex MAX 20
- Отличительной особенностью непроходных станков является дополнительные рёбра жёсткости на литые F-образные опоры станка – отсутствие комбинированной системы негативно влияет на надежность, что влечёт за собой в лучшем случае долгосрочный и затратный ремонт.
- Надёжный качественный нож «МАХ Cut-Off» с безопасной и удобной рукоятью.
- Станки Stalex МАХ 20 имеют минимальный радиус кромки прижимной планки 2 мм – что делает станок более универсальным в работе с широким ассортиментом элементов кровли и различных профилей
- Эргономичные ручки станка с удобным диаметром охвата, с прорезиненным покрытием или рифлёной поверхностью.
- Ещё одно отличие станка Stalex MAX 20 – при загрузке листа в станок верхняя ручка расположена в горизонтальном положении, что позволяет осуществлять загрузку материала одному сотруднику.
- Уникальной особенностью гибочных станков являются подвижные прижимные кулачки нового образца арт.14950R – благодаря системе прижимных кулачков станки имеют чёткую фиксацию листа, вне зависимости от срока службы или состояния станка. На протяжении всего цикла жизни каждого станка, работая с тонколистовым металлом даже на максимальных толщинах – разработанная конструкция прижимных кулачков позволяет всегда чётко фиксировать лист.
- Поскольку листогибы являются оборудованием металлообрабатывающей отрасли, такой показатель как присутствие и наличие зап. частей является важнейшим показателем. Мы имеем постоянное наличие запасных частей и аксессуаров.
- К станкам Stalex МАХ 20 возможно установить дополнительное оборудование:
- Роликовый нож MAX Cut-Off – резка тонколистого металла до 0,7мм включительно (сталь с пределом прочности не превышающий параметр σв <400 MРa)
- Стойка для станка MAX 20 (Россия) – лёгкая быстро собираемая стойка, состоит из двух боковых сварных стоек / четырёх планок / восьми болтов крепления
Stalex МАХ 20 изготавливается из лёгких сплавов и закалённой стали, обеспечивающих максиму мощности, прочности и мобильности. Станок не повреждает структуру и поверхность материала при гибки благодаря передовой конструкции с плавающей осью и виниловой вставки.
Резка металла производится с помощью специального устройства: роликового ножа (опция).
Уникальная мобильность в сочетании с прочностью и износостойкостью листогиба обеспечивается конструкцией из высокотехнологичных легких сплавов. Благодаря жесткости конструкции обеспечивается высокая точность выполняемых деталей.
ОСНОВНЫЕ УЗЛЫ
|
Наименование |
Артикул |
Фото | Описание | |||||
|
1 |
Ручка верхняя для станка MAX-20/PRO |
10540R |
|
Эргономичные ручки с прорезиненным покрытием |
||||
|
2 |
Планка фиксирующая для станка MAX-20 |
14682R 10454R 10458.R 10462R 10464R |
|
Предназначена для передачи равномерного усилия прижима от рукоятки - на прижимную планку, через прижимные кулачки |
||||
|
3 |
Прижимной кулачок в комплекте 14950 (Нового образца) |
14950R |
|
Обеспечивает быстрый и эффективный зажим тонколистого материала. Конструкция позволяет быстро и точно регулировать прижимное усилие по всей рабочей длине. Артикулы запчастей необходимых для установки прижимного кулачка: 1) Верхняя часть: 10508R / 10530R (или комплект 11400R) 2) Нижняя часть: 10503R / 10520R |
||||
|
4 |
Планка задняя несущая для станка МАХ-20 |
10201 10203 10205 |
|
Планка основание для размещения основных деталей (F-образных опор) |
||||
|
5 |
Опора F-образная для станка MAX-20 |
12061R |
|
Опора F-образная имеет рёбра жёсткости специальной конструкции, позволяющей станку работать с макс. надёжностью |
||||
|
6 |
Планка прижимная упорная для станка MAX-20 (в комплекте) |
14676R 10153R 10156R 10159R 10162R |
|
Изготовлена из усиленного алюминиевого профиля. В конструкции предусмотрен «рельс» для роликового ножа и установки угломеров. Кромка планки имеет радиус всего 2мм и дополнительно защищена от повреждения стальным уголком. |
||||
|
7 |
Планка нижняя прижимная для станка MAX-20 |
14678R 12621R 12622.R 12623R 12624R |
|
Неподвижная планка, к которой крепиться передняя часть F-образных опор. На данной планке размещается лист металла для последующей гибки. Через стальную ось планка соединена с планкой верхней прижимной (гибочной). |
||||
|
8 |
Планка верхняя прижимная для станка MAX-20 |
14680R 12625R 12626R 12627R 12628R |
|
Подвижная гибочная планка соединена с нижней прижимной планкой через стальную ось. На планке установлена виниловая вставка и ручки нижние арт. 10351R. Планка предназначена для гибки листовых металлов. |
||||
|
9 |
Ось стальная для станка MAХ-20 |
102184R 10499R 10500R 10501R 10502TR |
|
Ось стальная соединяет две планки: 1) Планка нижняя прижимная 2) Планка верхняя прижимная для размещения и гибки листовых металлов. |
||||
|
10 |
Вставка виниловая для станков серии MAX20 (1 м.) |
100496R |
|
Виниловая вставка не допускает проскальзывание кромки верхней прижимной (гибочной) планки по материалу и исключают появление царапин на окрашенных листах. |
- Глубина подачи листового материала – 483 мм, ход прижима при этом – до 60 мм.
- Обеспечивает отличную гибку листов из стали 0,7мм, из алюминия 1,0мм и из цинка 0,8мм
- Может выполнять подгиб кромок на 180° (вторым догибом)
- На станке можно изготавливать модели с большой жесткостью. Это достижимо благодаря углу загиба - 180°
Плюсы станков Stalex MAX 20
- Отличительной особенностью непроходных станков является дополнительные рёбра жёсткости на литые F-образные опоры станка – отсутствие комбинированной системы негативно влияет на надежность, что влечёт за собой в лучшем случае долгосрочный и затратный ремонт.
- Надёжный качественный нож «МАХ Cut-Off» с безопасной и удобной рукоятью.
- Станки Stalex МАХ 20 имеют минимальный радиус кромки прижимной планки 2 мм – что делает станок более универсальным в работе с широким ассортиментом элементов кровли и различных профилей
- Эргономичные ручки станка с удобным диаметром охвата, с прорезиненным покрытием или рифлёной поверхностью.
- Ещё одно отличие станка Stalex MAX 20 – при загрузке листа в станок верхняя ручка расположена в горизонтальном положении, что позволяет осуществлять загрузку материала одному сотруднику.
- Уникальной особенностью гибочных станков являются подвижные прижимные кулачки нового образца арт.14950R – благодаря системе прижимных кулачков станки имеют чёткую фиксацию листа, вне зависимости от срока службы или состояния станка. На протяжении всего цикла жизни каждого станка, работая с тонколистовым металлом даже на максимальных толщинах – разработанная конструкция прижимных кулачков позволяет всегда чётко фиксировать лист.
- Поскольку листогибы являются оборудованием металлообрабатывающей отрасли, такой показатель как присутствие и наличие зап. частей является важнейшим показателем. Мы имеем постоянное наличие запасных частей и аксессуаров.
- К станкам Stalex МАХ 20 возможно установить дополнительное оборудование:
- Роликовый нож MAX Cut-Off – резка тонколистого металла до 0,7мм включительно (сталь с пределом прочности не превышающий параметр σв <400 MРa)
- Стойка для станка MAX 20 (Россия) – лёгкая быстро собираемая стойка, состоит из двух боковых сварных стоек / четырёх планок / восьми болтов крепления
Stalex МАХ 20 изготавливается из лёгких сплавов и закалённой стали, обеспечивающих максиму мощности, прочности и мобильности. Станок не повреждает структуру и поверхность материала при гибки благодаря передовой конструкции с плавающей осью и виниловой вставки.
Резка металла производится с помощью специального устройства: роликового ножа (опция).
Уникальная мобильность в сочетании с прочностью и износостойкостью листогиба обеспечивается конструкцией из высокотехнологичных легких сплавов. Благодаря жесткости конструкции обеспечивается высокая точность выполняемых деталей.
ОСНОВНЫЕ УЗЛЫ
|
Наименование |
Артикул |
Фото | Описание | |||||
|
1 |
Ручка верхняя для станка MAX-20/PRO |
10540R |
|
Эргономичные ручки с прорезиненным покрытием |
||||
|
2 |
Планка фиксирующая для станка MAX-20 |
14682R 10454R 10458.R 10462R 10464R |
|
Предназначена для передачи равномерного усилия прижима от рукоятки - на прижимную планку, через прижимные кулачки |
||||
|
3 |
Прижимной кулачок в комплекте 14950 (Нового образца) |
14950R |
|
Обеспечивает быстрый и эффективный зажим тонколистого материала. Конструкция позволяет быстро и точно регулировать прижимное усилие по всей рабочей длине. Артикулы запчастей необходимых для установки прижимного кулачка: 1) Верхняя часть: 10508R / 10530R (или комплект 11400R) 2) Нижняя часть: 10503R / 10520R |
||||
|
4 |
Планка задняя несущая для станка МАХ-20 |
10201 10203 10205 |
|
Планка основание для размещения основных деталей (F-образных опор) |
||||
|
5 |
Опора F-образная для станка MAX-20 |
12061R |
|
Опора F-образная имеет рёбра жёсткости специальной конструкции, позволяющей станку работать с макс. надёжностью |
||||
|
6 |
Планка прижимная упорная для станка MAX-20 (в комплекте) |
14676R 10153R 10156R 10159R 10162R |
|
Изготовлена из усиленного алюминиевого профиля. В конструкции предусмотрен «рельс» для роликового ножа и установки угломеров. Кромка планки имеет радиус всего 2мм и дополнительно защищена от повреждения стальным уголком. |
||||
|
7 |
Планка нижняя прижимная для станка MAX-20 |
14678R 12621R 12622.R 12623R 12624R |
|
Неподвижная планка, к которой крепиться передняя часть F-образных опор. На данной планке размещается лист металла для последующей гибки. Через стальную ось планка соединена с планкой верхней прижимной (гибочной). |
||||
|
8 |
Планка верхняя прижимная для станка MAX-20 |
14680R 12625R 12626R 12627R 12628R |
|
Подвижная гибочная планка соединена с нижней прижимной планкой через стальную ось. На планке установлена виниловая вставка и ручки нижние арт. 10351R. Планка предназначена для гибки листовых металлов. |
||||
|
9 |
Ось стальная для станка MAХ-20 |
102184R 10499R 10500R 10501R 10502TR |
|
Ось стальная соединяет две планки: 1) Планка нижняя прижимная 2) Планка верхняя прижимная для размещения и гибки листовых металлов. |
||||
|
10 |
Вставка виниловая для станков серии MAX20 (1 м.) |
100496R |
|
Виниловая вставка не допускает проскальзывание кромки верхней прижимной (гибочной) планки по материалу и исключают появление царапин на окрашенных листах. |
- Глубина подачи листового материала – 483 мм, ход прижима при этом – до 60 мм.
- Обеспечивает отличную гибку листов из стали 0,7мм, из алюминия 1,0мм и из цинка 0,8мм
- Может выполнять подгиб кромок на 180° (вторым догибом)
- На станке можно изготавливать модели с большой жесткостью. Это достижимо благодаря углу загиба - 180°
Плюсы станков Stalex MAX 20
- Отличительной особенностью непроходных станков является дополнительные рёбра жёсткости на литые F-образные опоры станка – отсутствие комбинированной системы негативно влияет на надежность, что влечёт за собой в лучшем случае долгосрочный и затратный ремонт.
- Надёжный качественный нож «МАХ Cut-Off» с безопасной и удобной рукоятью.
- Станки Stalex МАХ 20 имеют минимальный радиус кромки прижимной планки 2 мм – что делает станок более универсальным в работе с широким ассортиментом элементов кровли и различных профилей
- Эргономичные ручки станка с удобным диаметром охвата, с прорезиненным покрытием или рифлёной поверхностью.
- Ещё одно отличие станка Stalex MAX 20 – при загрузке листа в станок верхняя ручка расположена в горизонтальном положении, что позволяет осуществлять загрузку материала одному сотруднику.
- Уникальной особенностью гибочных станков являются подвижные прижимные кулачки нового образца арт.14950R – благодаря системе прижимных кулачков станки имеют чёткую фиксацию листа, вне зависимости от срока службы или состояния станка. На протяжении всего цикла жизни каждого станка, работая с тонколистовым металлом даже на максимальных толщинах – разработанная конструкция прижимных кулачков позволяет всегда чётко фиксировать лист.
- Поскольку листогибы являются оборудованием металлообрабатывающей отрасли, такой показатель как присутствие и наличие зап. частей является важнейшим показателем. Мы имеем постоянное наличие запасных частей и аксессуаров.
- К станкам Stalex МАХ 20 возможно установить дополнительное оборудование:
- Роликовый нож MAX Cut-Off – резка тонколистого металла до 0,7мм включительно (сталь с пределом прочности не превышающий параметр σв <400 MРa)
- Стойка для станка MAX 20 (Россия) – лёгкая быстро собираемая стойка, состоит из двух боковых сварных стоек / четырёх планок / восьми болтов крепления
Stalex МАХ 20 изготавливается из лёгких сплавов и закалённой стали, обеспечивающих максиму мощности, прочности и мобильности. Станок не повреждает структуру и поверхность материала при гибки благодаря передовой конструкции с плавающей осью и виниловой вставки.
Резка металла производится с помощью специального устройства: роликового ножа (опция).
Уникальная мобильность в сочетании с прочностью и износостойкостью листогиба обеспечивается конструкцией из высокотехнологичных легких сплавов. Благодаря жесткости конструкции обеспечивается высокая точность выполняемых деталей.
ОСНОВНЫЕ УЗЛЫ
|
Наименование |
Артикул |
Фото | Описание | |||||
|
1 |
Ручка верхняя для станка MAX-20/PRO |
10540R |
|
Эргономичные ручки с прорезиненным покрытием |
||||
|
2 |
Планка фиксирующая для станка MAX-20 |
14682R 10454R 10458.R 10462R 10464R |
|
Предназначена для передачи равномерного усилия прижима от рукоятки - на прижимную планку, через прижимные кулачки |
||||
|
3 |
Прижимной кулачок в комплекте 14950 (Нового образца) |
14950R |
|
Обеспечивает быстрый и эффективный зажим тонколистого материала. Конструкция позволяет быстро и точно регулировать прижимное усилие по всей рабочей длине. Артикулы запчастей необходимых для установки прижимного кулачка: 1) Верхняя часть: 10508R / 10530R (или комплект 11400R) 2) Нижняя часть: 10503R / 10520R |
||||
|
4 |
Планка задняя несущая для станка МАХ-20 |
10201 10203 10205 |
|
Планка основание для размещения основных деталей (F-образных опор) |
||||
|
5 |
Опора F-образная для станка MAX-20 |
12061R |
|
Опора F-образная имеет рёбра жёсткости специальной конструкции, позволяющей станку работать с макс. надёжностью |
||||
|
6 |
Планка прижимная упорная для станка MAX-20 (в комплекте) |
14676R 10153R 10156R 10159R 10162R |
|
Изготовлена из усиленного алюминиевого профиля. В конструкции предусмотрен «рельс» для роликового ножа и установки угломеров. Кромка планки имеет радиус всего 2мм и дополнительно защищена от повреждения стальным уголком. |
||||
|
7 |
Планка нижняя прижимная для станка MAX-20 |
14678R 12621R 12622.R 12623R 12624R |
|
Неподвижная планка, к которой крепиться передняя часть F-образных опор. На данной планке размещается лист металла для последующей гибки. Через стальную ось планка соединена с планкой верхней прижимной (гибочной). |
||||
|
8 |
Планка верхняя прижимная для станка MAX-20 |
14680R 12625R 12626R 12627R 12628R |
|
Подвижная гибочная планка соединена с нижней прижимной планкой через стальную ось. На планке установлена виниловая вставка и ручки нижние арт. 10351R. Планка предназначена для гибки листовых металлов. |
||||
|
9 |
Ось стальная для станка MAХ-20 |
102184R 10499R 10500R 10501R 10502TR |
|
Ось стальная соединяет две планки: 1) Планка нижняя прижимная 2) Планка верхняя прижимная для размещения и гибки листовых металлов. |
||||
|
10 |
Вставка виниловая для станков серии MAX20 (1 м.) |
100496R |
|
Виниловая вставка не допускает проскальзывание кромки верхней прижимной (гибочной) планки по материалу и исключают появление царапин на окрашенных листах. |
- Глубина подачи листового материала – 500 мм, ход прижима при этом – до 60 мм.
- Обеспечивает отличную гибку листов из стали до 1мм, из алюминия 1,5мм и из цинка 1,2мм
- Может выполнять подгиб кромок на 180° (вторым догибом, не на максимальных толщинах, либо фальцезакаточной машинкой)
- На станке можно изготавливать модели с большой жесткостью. Это достижимо благодаря углу загиба - 180°
Плюсы станков Stalex MAX 20
- Отличительной особенностью непроходных станков является дополнительные рёбра жёсткости на литые F-образные опоры станка – отсутствие комбинированной системы негативно влияет на надежность, что влечёт за собой в лучшем случае долгосрочный и затратный ремонт.
- Надёжный качественный нож «МАХ Cut-Off» с безопасной и удобной рукоятью.
- Станки Stalex SUPERMAX имеют минимальный радиус кромки прижимной планки 2 мм – что делает станок более универсальным в работе с широким ассортиментом элементов кровли и различных профилей
- Эргономичные ручки станка с диаметром охвата удобного для человека, с прорезиненным покрытием или рифлёной поверхностью.
- Ещё одно отличие станка Stalex SUPERMAX – при загрузке листа в станок верхняя ручка расположена в горизонтальном положении, что позволяет осуществлять загрузку материала одному сотруднику.
- Уникальной особенностью гибочных станков являются подвижные прижимные кулачки нового образца арт.14950R – благодаря системе прижимных кулачков станки имеют чёткую фиксацию листа, вне зависимости от срока службы или состояния станка. На протяжении всего цикла жизни каждого станка, работая с тонколистовым металлом даже на максимальных толщинах – разработанная конструкция прижимных кулачков позволяет всегда чётко фиксировать лист.
- Поскольку листогибы являются оборудованием металлообрабатывающей отрасли, такой показатель как присутствие и наличие зап. частей является важнейшим показателем. Компания СТМ имеет постоянное наличие запасных частей и аксессуаров как в головном офисе, так и в любом представительстве на территории России.
- К станкам Stalex SUPERMAX возможно установить дополнительное оборудование:
- Роликовый нож MAX Cut-Off – резка тонколистого металла до 0,7мм включительно (сталь с пределом прочности не превышающий параметр σв <400 MРa)
- Стойка для станка Stalex SuperMax – лёгкая быстро собираемая стойка, состоит из двух боковых сварных стоек / четырёх планок / восьми болтов крепления
Модель Stalex SUPERMAX является наиболее мощным станком для производства доборных элементов кровли. Усиленный практически в каждой детали листогибочный станок на 33% превосходит по мощности уже известные станки серии MAX-20.
Изготавливается из лёгких сплавов и закалённой стали, обеспечивающих максиму мощности, прочности и мобильности. Станок не повреждает структуру и поверхность материала при гибки благодаря передовой конструкции с плавающей осью и виниловой вставки.
Резка металла производится с помощью специального устройства: роликового ножа (опция).
Уникальная мобильность в сочетании с прочностью и износостойкостью листогиба обеспечивается конструкцией из высокотехнологичных легких сплавов. Благодаря жесткости конструкции обеспечивается высокая точность выполняемых деталей.
ОСНОВНЫЕ УЗЛЫ
|
Наименование |
Артикул |
Фото | Описание | |||||
|
1 |
Ручка верхняя для станка SuperMax |
14414R |
|
Эргономичные ручки с прорезиненным покрытием |
||||
|
2 |
Планка фиксирующая для станка SuperMax |
14682R/14295R 10458.R 14297R 10464R/14298R |
|
Предназначена для передачи равномерного усилия прижима от рукоятки - на прижимную планку, через прижимные кулачки |
||||
|
3 |
Прижимной кулачок в комплекте 14950 (Нового образца) |
14950R |
|
Обеспечивает быстрый и эффективный зажим тонколистого материала. Конструкция позволяет быстро и точно регулировать прижимное усилие по всей рабочей длине. Артикулы запчастей необходимых для установки прижимного кулачка: 1) Верхняя часть: 10508R / 10530R (или комплект 11400R) 2) Нижняя часть: 10503R / 10520R |
||||
|
4 |
Планка задняя несущая для станка SuperMax |
|
|
Планка основание для размещения основных деталей (F-образных опор) |
||||
|
5 |
Опора F-образная для станка SuperMax |
13144R |
|
Опора F-образная имеет рёбра жёсткости специальной конструкции, позволяющей станку работать с макс. надёжностью |
||||
|
6 |
Планка прижимная упорная для станка SuperMax |
14422R 14423R 14424R 14425R |
|
Изготовлена из усиленного алюминиевого профиля. В конструкции предусмотрен «рельс» для роликового ножа и установки угломеров. Кромка планки имеет радиус всего 2мм и дополнительно защищена от повреждения стальным уголком. |
||||
|
7 |
Планка нижняя прижимная для станка SuperMax |
14383R 14384R 14385R 14386R |
|
Неподвижная планка, к которой крепиться передняя часть F-образных опор. На данной планке размещается лист металла для последующей гибки. Через стальную ось планка соединена с планкой верхней прижимной (гибочной). |
||||
|
8 |
Планка верхняя прижимная для станка SuperMax |
14390R 14391R 14392R 14393R |
|
Подвижная гибочная планка соединена с нижней прижимной планкой через виниловую полосу. На планке установлена виниловая вставка и ручки нижние арт. 14374R. Планка предназначена для гибки листовых металлов. |
||||
|
9 |
Полоса виниловая для станка SuperMax |
14266R 14267R 14268R 14335R |
|
Полоса виниловая соединяет две планки: 1) Планка нижняя прижимная 2) Планка верхняя прижимная для размещения и гибки листовых металлов. |
||||
|
10 |
Вставка виниловая для станков серии SuperMax (1 м.) |
102629R |
|
Виниловая вставка не допускает проскальзывание кромки верхней прижимной (гибочной) планки по материалу и исключают появление царапин на окрашенных листах. |
| Скорость продольного реза, м/мин | 10 |
| Скорость поперечного реза, резов/мин | 3 |
| Минимальная ширина реза, мм | 70 |
| Ширина входящей полосы металла, мм | до 1250 |
| Количество устанавливаемых пар ножей | до 15 |
| Потребляемая мощность, кВт | 1,5 |
| Напряжение питания, В | 220 |
| Размеры, ДхШхВ, мм | 1850х1000х1200 |
Мощный роликовый нож RS-MAX/1.0мм подходит для станков серии Stalex RS, а также для листогибов Tapco SuperMax, MAX-20 и PRO - в зависимости от характеристик стали и физической данных оператора нож способен работать до 1,0 мм по оцинкованной стали.
|
Упаковка |
|
|||
|
Вид ножа на станке |
|
|||
|
Обратная сторона ножа |
|
|||
|
В поставке:
|
|
|||
|
Передняя сторона ножа |
|
Универсальный листогиб STALEX LBM без ограничения подачи листа, предназначен для работы в цеху и на строй площадке - выполняет резку, гибку и формовку листовых металлов для производства профилей, доборных элементов кровли, наружной и внутренней отделки зданий и других профильных металлоизделий. Отсутствие ограничений по глубине обрабатываемого металла дает возможность изготавливать большой ассортимент изделий из листового материала толщиной до 0,7 мм по оцинкованной стали. В том числе и такие изделия, как квадратная вентиляция.
Особенности:
• Стальная станина и вес станка обеспечивает надежность и долговечность работы станка
Надёжная жёсткая конструкция ножной стойки, с параллельным вертикальным расположением ножек станка исключающих дальнейшее провисание балок по краям станка (как в случаях расположения ножек станка под углом/в центр на длинах 2500мм/3000мм).
• В стандартной комплектации со станком поставляется отрезной нож для раскроя листового металла
• Угломер в диапазоне от 0° до 135°
• Ножной привод прижимной балки (опция)
• Фальцезакаточная машинка Stalex (опция)
|
|
Станок имеет уникальною регулировку гибочной балки – 2-мя штангами, верхняя штанга отвечает за компенсацию прогиба средней части балки, нижняя штанга отвечает за компенсацию прогиба по краям гибочной балки. |
|||||
|
|
Отрезной роликовый нож в стандартной комплектации. • Ширина режущих роликов 16 мм
• Диаметр режущих роликов 60 мм
• Общая ширина ножа составляет – 200 мм
|
|||||
|
|
Станок Stalex LBM оснащен регулировкой нижней основной балки, что позволит в будущем компенсировать прогиб основной балки в случае необходимости при интенсивном и продолжительном темпе производства. |
|||||
|
|
Привод нижней гибочной балки оснащен газовым амортизатором (1шт) – что уменьшает нагрузку и эффективно перераспределяет усилие оператора в момент гибки (стандартной комплектации). |
|||||
|
|
Верхняя прижимная балка оснащена газовым амортизатором (1шт) – что так же уменьшает нагрузку и облегчает работу оператора, как и в случае с гибочной балкой (стандартной комплектации). |
|||||
|
|
Верхняя прижимная балка соединена с основной балкой - боковыми узлами с поворотно-прижимными регулирующими опорами на подшипниках, что увеличивает срок службы основных частей станка. Подшипники на осях поворотной балки шприцуются. Подшипники (2) в эксцентриковом механизме - не обслуживаемые (закрытые с заводской смазкой на весь срок службы подшипника). |
|||||
|
|
Ограничители подачи листа в стандартной комплектации. Прижимная балка оснащена регулировочной тягой, позволяющей в будущем компенсировать прогиб балки в случае необходимости. |
|||||
|
Прижимная балка станка не имеет вертикального хода, рабочее движение происходит за счёт эксцентрикового механизма - что позволяет даже при долгосрочной эксплуатации станка производить при необходимости не дорогостоящий ремонт. В противном случае станки с вертикальным подъёмом прижимной балки, не промышленного назначения весом менее 300 кг на длину 2500мм/3000м необходим дорогостоящий ремонт - боковые узлы вертикального подъёма разбалтываются после чего нужно либо: Вариант №1 регулировать станок на заводе-производителе; либо Вариант №2 разобрать и наваривать к узлам дополнительные вертикальные направляющие (Вариант №2 - это ремонт на один последний раз, вертикальные направляющие заваливаются назад, при этом прижимная балка выдвигается/выгибается буквально на миллиметры относительно других балок - после чего лист равномерно не прижимается и при гибке двигается).
|
||||||
|
|
Отрезной роликовый нож устанавливается на направляющей балке. Макс. толщина резки 0,7-0,8мм (материал – сталь), в зависимость от прочности листа. Боковые ручки станка могут устанавливаться (вкручиваться) как в верхнем положении, так и в нижнем.
|
|||||
|
|
Угломер станка в диапазоне 0° до 135°, в стандартной комплектации. Точное позиционирование угла происходит при заправленном листе в листогиб и поворотом гибочной балки. |
|||||
|
|
По краям станка размещены боковые угломеры с градусной линейкой до 135°.
|
|||||
|
|
Ножной привод прижимной балки дублирует боковые рычаги. Предназначен для поднятия и опускания прижимной балки, позволяющий оператору более быстро и точно работать с листом (опция). |
|||||
|
|
Фальцезакаточная машинка Stalex предназначена для догибки листа, методом прокатывания 180° (опция). Толщина материала – сталь 0,5 мм (σв ≤400Мпа). |
|||||
- Глубина подачи листового материала – 483 мм, ход прижима при этом – до 60 мм.
- Обеспечивает отличную гибку листов из стали 0,7мм, из алюминия 1,0мм и из цинка 0,8мм
- Может выполнять подгиб кромок на 180° (вторым догибом)
- На станке можно изготавливать модели с большой жесткостью. Это достижимо благодаря углу загиба - 180°
Плюсы станков Stalex MAX 20
- Отличительной особенностью непроходных станков является дополнительные рёбра жёсткости на литые F-образные опоры станка – отсутствие комбинированной системы негативно влияет на надежность, что влечёт за собой в лучшем случае долгосрочный и затратный ремонт.
- Надёжный качественный нож «МАХ Cut-Off» с безопасной и удобной рукоятью.
- Станки Stalex МАХ 20 имеют минимальный радиус кромки прижимной планки 2 мм – что делает станок более универсальным в работе с широким ассортиментом элементов кровли и различных профилей
- Эргономичные ручки станка с удобным диаметром охвата, с прорезиненным покрытием или рифлёной поверхностью.
- Ещё одно отличие станка Stalex MAX 20 – при загрузке листа в станок верхняя ручка расположена в горизонтальном положении, что позволяет осуществлять загрузку материала одному сотруднику.
- Уникальной особенностью гибочных станков являются подвижные прижимные кулачки нового образца арт.14950R – благодаря системе прижимных кулачков станки имеют чёткую фиксацию листа, вне зависимости от срока службы или состояния станка. На протяжении всего цикла жизни каждого станка, работая с тонколистовым металлом даже на максимальных толщинах – разработанная конструкция прижимных кулачков позволяет всегда чётко фиксировать лист.
- Поскольку листогибы являются оборудованием металлообрабатывающей отрасли, такой показатель как присутствие и наличие зап. частей является важнейшим показателем. Мы имеем постоянное наличие запасных частей и аксессуаров.
- К станкам Stalex МАХ 20 возможно установить дополнительное оборудование:
- Роликовый нож MAX Cut-Off – резка тонколистого металла до 0,7мм включительно (сталь с пределом прочности не превышающий параметр σв <400 MРa)
- Стойка для станка MAX 20 (Россия) – лёгкая быстро собираемая стойка, состоит из двух боковых сварных стоек / четырёх планок / восьми болтов крепления
Stalex МАХ 20 изготавливается из лёгких сплавов и закалённой стали, обеспечивающих максиму мощности, прочности и мобильности. Станок не повреждает структуру и поверхность материала при гибки благодаря передовой конструкции с плавающей осью и виниловой вставки.
Резка металла производится с помощью специального устройства: роликового ножа (опция).
Уникальная мобильность в сочетании с прочностью и износостойкостью листогиба обеспечивается конструкцией из высокотехнологичных легких сплавов. Благодаря жесткости конструкции обеспечивается высокая точность выполняемых деталей.
ОСНОВНЫЕ УЗЛЫ
|
Наименование |
Артикул |
Фото | Описание | |||||
|
1 |
Ручка верхняя для станка MAX-20/PRO |
10540R |
|
Эргономичные ручки с прорезиненным покрытием |
||||
|
2 |
Планка фиксирующая для станка MAX-20 |
14682R 10454R 10458.R 10462R 10464R |
|
Предназначена для передачи равномерного усилия прижима от рукоятки - на прижимную планку, через прижимные кулачки |
||||
|
3 |
Прижимной кулачок в комплекте 14950 (Нового образца) |
14950R |
|
Обеспечивает быстрый и эффективный зажим тонколистого материала. Конструкция позволяет быстро и точно регулировать прижимное усилие по всей рабочей длине. Артикулы запчастей необходимых для установки прижимного кулачка: 1) Верхняя часть: 10508R / 10530R (или комплект 11400R) 2) Нижняя часть: 10503R / 10520R |
||||
|
4 |
Планка задняя несущая для станка МАХ-20 |
10201 10203 10205 |
|
Планка основание для размещения основных деталей (F-образных опор) |
||||
|
5 |
Опора F-образная для станка MAX-20 |
12061R |
|
Опора F-образная имеет рёбра жёсткости специальной конструкции, позволяющей станку работать с макс. надёжностью |
||||
|
6 |
Планка прижимная упорная для станка MAX-20 (в комплекте) |
14676R 10153R 10156R 10159R 10162R |
|
Изготовлена из усиленного алюминиевого профиля. В конструкции предусмотрен «рельс» для роликового ножа и установки угломеров. Кромка планки имеет радиус всего 2мм и дополнительно защищена от повреждения стальным уголком. |
||||
|
7 |
Планка нижняя прижимная для станка MAX-20 |
14678R 12621R 12622.R 12623R 12624R |
|
Неподвижная планка, к которой крепиться передняя часть F-образных опор. На данной планке размещается лист металла для последующей гибки. Через стальную ось планка соединена с планкой верхней прижимной (гибочной). |
||||
|
8 |
Планка верхняя прижимная для станка MAX-20 |
14680R 12625R 12626R 12627R 12628R |
|
Подвижная гибочная планка соединена с нижней прижимной планкой через стальную ось. На планке установлена виниловая вставка и ручки нижние арт. 10351R. Планка предназначена для гибки листовых металлов. |
||||
|
9 |
Ось стальная для станка MAХ-20 |
102184R 10499R 10500R 10501R 10502TR |
|
Ось стальная соединяет две планки: 1) Планка нижняя прижимная 2) Планка верхняя прижимная для размещения и гибки листовых металлов. |
||||
|
10 |
Вставка виниловая для станков серии MAX20 (1 м.) |
100496R |
|
Виниловая вставка не допускает проскальзывание кромки верхней прижимной (гибочной) планки по материалу и исключают появление царапин на окрашенных листах. |
Станок продольной резки (дисковые ножницы) – это лёгкий станок резки металла, удобен в работе/установке/транспортировке. В процессе резки, лист пропускает между двумя валами, оснащённых дисковыми ножами. Процесс раскроя на станке для резки листового или рулонного металла осуществляется вручную, путём вращения рукоятки. Станок Stalex СПР-1250/3-Р ручной производит продольную резку листового металла на штрипсы (полосы).
Производительность станков обеспечивает резку до 600 - 1000 кг металла в час (5 - 8 тонн в день), что вполне достаточно для обеспечения потребностей большинства мелких и средних организаций, такая производительность станка в 10 раз выше, чем при работе ручным инструментом.
Стойкость дисковых ножей не менее 70000 метров при разрезании обычной оцинкованной стали толщиной 0,55мм.
Максимальные параметры станка:
- Максимальная ширина листа – 1250мм (стандартный размер листовой или рулонный стали)
- Толщина разрезаемого металла – 0,8мм (σт ≤ 250 МПа / σв ≤ 320 МПа)
σт – коэффициент предела текучести
σв – коэффициент предела прочности
В стандартной комплектации станка Станок Stalex СПР-1250/3-Р установлено три пары дисковых ножей. В зависимости от толщины металла и группы металла на станок возможно установить разное количество пар дисковых ножей.
Отношение кол-ва пар дисковых ножей к толщине металла - сталь (σт ≤ 250 МПа / σв ≤ 320 МПа):
|
Количество пар дисковых ножей |
1 |
2 |
3 |
4 |
5 |
|
Толщина разрезаемого металла (σт ≤ 250 МПа / σв ≤ 320 МПа) |
0,8мм |
0,7мм |
0,6мм |
0,5мм |
0,45мм |
Дисковый нож поперечной резки предназначен для получения нужной длины после формирования штрипс (полос) продольными дисковыми ножами. Дисковый нож поперечной резки – устанавливается дополнительно на станок.
Стойкость дисковых ножей не менее 70000 метров при разрезании обычной оцинкованной стали толщиной 0,55мм (σт ≤ 250 МПа / σв ≤ 320 МПа) или 400тонн (σт ≤ 250 МПа / σв ≤ 320 МПа) – на одной заточке (Ножи двусторонние - Это увеличивает ресурс вдвое).
Для изготовления ножей используется высококачественная инструментальная сталь марки ХВГ, легированная хромом, ванадием, марганцем с последующей термообработкой и шлифовкой. Дальнейшее использование затупившихся ножей возможно после простой и недорогой шлифовки ножей на стандартном плоскошлифовальном станке. Шлифовать ножи можно 2 – 3 раза.
К станку возможно присоединить приёмный стол для удобной работы с продольными и поперечным ножами, а также комплект нанесения защитной плёнки на металл.
Для подачи в станок рулонного метала используется разматыватель Stalex РМС-1250 или Stalex SUS-1250 (это самоподъёмный разматыватель, его установка занимает десять минут времени без грузоподъёмных механизмов и без обязательного крепления к полу).
Так же в стандартной комплектации помимо трёх пар дисковых ножей:
- опорная стойка;
- роликовый стол (с двумя роликовыми валами и двумя направляющими упорами) для подачи рулона в станок с разматывателя или листа.
Для сматывания рулонного металла используется лёгкий наматыватель до 1,5-2 тонн грузоподъёмностью с ручным приводом, такой диапазон грузоподъёмности связан
с тем что намотать рулоны штрипсов весом более 2 - 2.5 тонн на несложных, нестационарных наматывателях невозможно из-за разности плотности намотки рулонных полос (штрипс), т.е. некоторые полосы будут наматываться в натяг, некоторые провисать.
Станок Stalex СПР-1250/3-Р возможно использовать в неотапливаемых помещениях при минусовой температуре. Диапазон температуры от +40 до -20 С. При соблюдении некоторых простых правил работа может производиться не только в неотапливаемых помещениях, а даже на открытой территории - площадка/улица от – 20 (-25) до +30 С.
Рекомендации:
- организовать над станком навес от прямого попадания влаги на станок
- для защиты от коррозии, промазать не защищенные/не покрашенные детали (валы, ножи, шестерни) литолом.
- настройку зазоров режущих ножей производить после того как t°C станка будет равна t°C окружающей среды (при резкой смене условий).
Преимущества станка продольной резки Stalex СПР-1250/3-Р:
-
возможность тонкой настройки на металл разного типа и толщины;
-
быстрая и простая перенастройка роликовых ножей для резки металла на нужный размер;
-
дисковые роликовые ножи для резки металла с двусторонней заточкой и увеличенным сроком службы;
-
роликовый стол подачи лист с регулируемыми по ширине двумя направляющими упора;
-
в стандартной комплектации опорная стойка для удобства работы;
-
высокая точность реза:
- дополнительно устанавливается дисковый нож поперечной резки.
Универсальный листогиб STALEX LBM без ограничения подачи листа, предназначен для работы в цеху и на строй площадке - выполняет резку, гибку и формовку листовых металлов для производства профилей, доборных элементов кровли, наружной и внутренней отделки зданий и других профильных металлоизделий. Отсутствие ограничений по глубине обрабатываемого металла дает возможность изготавливать большой ассортимент изделий из листового материала толщиной до 0,7 мм по оцинкованной стали. В том числе и такие изделия, как квадратная вентиляция.
Особенности:
• Стальная станина и вес станка обеспечивает надежность и долговечность работы станка
Надёжная жёсткая конструкция ножной стойки, с параллельным вертикальным расположением ножек станка исключающих дальнейшее провисание балок по краям станка (как в случаях расположения ножек станка под углом/в центр на длинах 2500мм/3000мм).
• В стандартной комплектации со станком поставляется отрезной нож для раскроя листового металла
• Угломер в диапазоне от 0° до 135°
• Ножной привод прижимной балки (опция)
• Фальцезакаточная машинка Stalex (опция)
|
Станок имеет уникальною регулировку гибочной балки – 2-мя штангами, верхняя штанга отвечает за компенсацию прогиба средней части балки, нижняя штанга отвечает за компенсацию прогиба по краям гибочной балки. |
|||||
|
Отрезной роликовый нож в стандартной комплектации. • Ширина режущих роликов 16 мм
• Диаметр режущих роликов 60 мм
• Общая ширина ножа составляет – 200 мм
|
|||||
|
Станок Stalex LBM оснащен регулировкой нижней основной балки, что позволит в будущем компенсировать прогиб основной балки в случае необходимости при интенсивном и продолжительном темпе производства. |
|||||
|
Привод нижней гибочной балки оснащен газовым амортизатором (1шт) – что уменьшает нагрузку и эффективно перераспределяет усилие оператора в момент гибки (стандартной комплектации). |
|||||
|
Верхняя прижимная балка оснащена газовым амортизатором (1шт) – что так же уменьшает нагрузку и облегчает работу оператора, как и в случае с гибочной балкой (стандартной комплектации). |
|||||
|
Верхняя прижимная балка соединена с основной балкой - боковыми узлами с поворотно-прижимными регулирующими опорами на подшипниках, что увеличивает срок службы основных частей станка. Подшипники на осях поворотной балки шприцуются. Подшипники (2) в эксцентриковом механизме - не обслуживаемые (закрытые с заводской смазкой на весь срок службы подшипника). |
|||||
|
Ограничители подачи листа в стандартной комплектации. Прижимная балка оснащена регулировочной тягой, позволяющей в будущем компенсировать прогиб балки в случае необходимости. |
|||||
|
Прижимная балка станка не имеет вертикального хода, рабочее движение происходит за счёт эксцентрикового механизма - что позволяет даже при долгосрочной эксплуатации станка производить при необходимости не дорогостоящий ремонт. В противном случае станки с вертикальным подъёмом прижимной балки, не промышленного назначения весом менее 300 кг на длину 2500мм/3000м необходим дорогостоящий ремонт - боковые узлы вертикального подъёма разбалтываются после чего нужно либо: Вариант №1 регулировать станок на заводе-производителе; либо Вариант №2 разобрать и наваривать к узлам дополнительные вертикальные направляющие (Вариант №2 - это ремонт на один последний раз, вертикальные направляющие заваливаются назад, при этом прижимная балка выдвигается/выгибается буквально на миллиметры относительно других балок - после чего лист равномерно не прижимается и при гибке двигается).
|
||||||
|
Отрезной роликовый нож устанавливается на направляющей балке. Макс. толщина резки 0,7-0,8мм (материал – сталь), в зависимость от прочности листа. Боковые ручки станка могут устанавливаться (вкручиваться) как в верхнем положении, так и в нижнем.
|
|||||
|
Угломер станка в диапазоне 0° до 135°, в стандартной комплектации. Точное позиционирование угла происходит при заправленном листе в листогиб и поворотом гибочной балки. |
|||||
|
По краям станка размещены боковые угломеры с градусной линейкой до 135°.
|
|||||
|
Ножной привод прижимной балки дублирует боковые рычаги. Предназначен для поднятия и опускания прижимной балки, позволяющий оператору более быстро и точно работать с листом (опция). |
|||||
|
Фальцезакаточная машинка Stalex предназначена для догибки листа, методом прокатывания 180° (опция). Толщина материала – сталь 0,5 мм (σв ≤400Мпа). |
|||||
Универсальный листогиб STALEX LBM без ограничения подачи листа, предназначен для работы в цеху и на строй площадке - выполняет резку, гибку и формовку листовых металлов для производства профилей, доборных элементов кровли, наружной и внутренней отделки зданий и других профильных металлоизделий. Отсутствие ограничений по глубине обрабатываемого металла дает возможность изготавливать большой ассортимент изделий из листового материала толщиной до 0,7 мм по оцинкованной стали. В том числе и такие изделия, как квадратная вентиляция.
Особенности:
• Стальная станина и вес станка обеспечивает надежность и долговечность работы станка
Надёжная жёсткая конструкция ножной стойки, с параллельным вертикальным расположением ножек станка исключающих дальнейшее провисание балок по краям станка (как в случаях расположения ножек станка под углом/в центр на длинах 2500мм/3000мм).
• В стандартной комплектации со станком поставляется отрезной нож для раскроя листового металла
• Угломер в диапазоне от 0° до 135°
• Ножной привод прижимной балки (опция)
• Фальцезакаточная машинка Stalex (опция)
|
|
Станок имеет уникальною регулировку гибочной балки – 2-мя штангами, верхняя штанга отвечает за компенсацию прогиба средней части балки, нижняя штанга отвечает за компенсацию прогиба по краям гибочной балки. |
|||||
|
|
Отрезной роликовый нож в стандартной комплектации. • Ширина режущих роликов 16 мм
• Диаметр режущих роликов 60 мм
• Общая ширина ножа составляет – 200 мм
|
|||||
|
|
Станок Stalex LBM оснащен регулировкой нижней основной балки, что позволит в будущем компенсировать прогиб основной балки в случае необходимости при интенсивном и продолжительном темпе производства. |
|||||
|
|
Привод нижней гибочной балки оснащен газовым амортизатором (1шт) – что уменьшает нагрузку и эффективно перераспределяет усилие оператора в момент гибки (стандартной комплектации). |
|||||
|
|
Верхняя прижимная балка оснащена газовым амортизатором (1шт) – что так же уменьшает нагрузку и облегчает работу оператора, как и в случае с гибочной балкой (стандартной комплектации). |
|||||
|
|
Верхняя прижимная балка соединена с основной балкой - боковыми узлами с поворотно-прижимными регулирующими опорами на подшипниках, что увеличивает срок службы основных частей станка. Подшипники на осях поворотной балки шприцуются. Подшипники (2) в эксцентриковом механизме - не обслуживаемые (закрытые с заводской смазкой на весь срок службы подшипника). |
|||||
|
|
Ограничители подачи листа в стандартной комплектации. Прижимная балка оснащена регулировочной тягой, позволяющей в будущем компенсировать прогиб балки в случае необходимости. |
|||||
|
Прижимная балка станка не имеет вертикального хода, рабочее движение происходит за счёт эксцентрикового механизма - что позволяет даже при долгосрочной эксплуатации станка производить при необходимости не дорогостоящий ремонт. В противном случае станки с вертикальным подъёмом прижимной балки, не промышленного назначения весом менее 300 кг на длину 2500мм/3000м необходим дорогостоящий ремонт - боковые узлы вертикального подъёма разбалтываются после чего нужно либо: Вариант №1 регулировать станок на заводе-производителе; либо Вариант №2 разобрать и наваривать к узлам дополнительные вертикальные направляющие (Вариант №2 - это ремонт на один последний раз, вертикальные направляющие заваливаются назад, при этом прижимная балка выдвигается/выгибается буквально на миллиметры относительно других балок - после чего лист равномерно не прижимается и при гибке двигается).
|
||||||
|
|
Отрезной роликовый нож устанавливается на направляющей балке. Макс. толщина резки 0,7-0,8мм (материал – сталь), в зависимость от прочности листа. Боковые ручки станка могут устанавливаться (вкручиваться) как в верхнем положении, так и в нижнем.
|
|||||
|
|
Угломер станка в диапазоне 0° до 135°, в стандартной комплектации. Точное позиционирование угла происходит при заправленном листе в листогиб и поворотом гибочной балки. |
|||||
|
|
По краям станка размещены боковые угломеры с градусной линейкой до 135°.
|
|||||
|
|
Ножной привод прижимной балки дублирует боковые рычаги. Предназначен для поднятия и опускания прижимной балки, позволяющий оператору более быстро и точно работать с листом (опция). |
|||||
|
|
Фальцезакаточная машинка Stalex предназначена для догибки листа, методом прокатывания 180° (опция). Толщина материала – сталь 0,5 мм (σв ≤400Мпа). |
|||||
Фальцепрокатный станок Stalex СФП-25 для изготовления фальцевой кровли.
Станок надёжен и прост в обслуживании. Предназначен для изготовления профиля одинарного и двойного стоячего фальца за один проход кровельных панелей.
Работает с однотипными профилем и имеет возможность регулировать ширину изделий и подстройки под толщину материала. Регулировка типоразмеров профиля на нужную ширину осуществляется с помощью перемещения профилегибочных роликов вручную. Нижние и верхние валы формирующего устройства на станке Stalex СФП-25 имеют разное назначение. Нижние валы являются приводными – с левой стороны каждого вала установлена двойная звездочка. Верхние валы вращаются за счет трения верхних роликов и полосы. Регулировка зазора происходит регулировочными винтами позволяя регулировать величину зазора между цилиндрическими поверхностями нижних и верхних профилирующих роликов в пределах 0.4-0.7 мм в зависимости от толщины металлической полосы. Возможна настройка размеров фальца при смещении подвижной рамки, в стандартной комплектации установлены ролики для поддержки широких изделий.
После нажатия кнопки «Пуск» начинается вращение валов формирующего устройства и движение металлической полосы вперед или назад. После нажатия кнопки «Стоп» (красного цвета) движение металлической полосы останавливается. Станок поставляется настроенным на прокат металлической полосы толщиной 0.55 мм и шириной 625 мм.
Комплектуется защитным кожухом для защиты оператора во время формирования панелей. Материал – рулонный или листовой металл из оцинкованной стали и сталей с полимерным покрытием, а также меди, алюминия и других кровельных материалов.
При необходимости верхний профилировочный блок снимается с рамы станка при транспортировке.
Особенности:
- Возможна настройка размеров фальца при смещении подвижной рамки:
- высота 24 регулируется роликами
- полка 9 регулируется рамкой
- высота 25 не регулируется
- полка 12 нет не регулируется
- полка 10 регулируется рамкой
- Станок Stalex СФП-25 катает сразу левую и правую сторону (штрипс стандартный 625 мм), если картина нужна уже (не стандарт), то можно прокатать сначала левую потом правую стороны, либо перенастройка станка.
- Для установки станка не требуется изготовления специального фундамента. Станок может быть установлен на жестком горизонтальном основании – бетонном покрытии, асфальте, межэтажном перекрытии. При этом необходимо, чтобы станок был установлен на все 4 опоры, «качание» станка не допускается. При необходимости, благодаря низкому расположению центра тяжести, станок может быть установлен прямо на кровле, под углом 0-30º к горизонту.
- Регулировка зазора происходит регулировочными винтами позволяя регулировать величину зазора в пределах 0.4-0.7 мм в зависимости от толщины металлической полосы.
Чертеж профиля
Варианты лицевой отделки профиля (на выбор)
Вариант 1 «Трапеция»
Вариант 2 «Полукруг»
Фальцезакаточная машинка Stalex применяется для догиба кромки на 180°, в изделиях из тонколистового металла различного назначения. Инструмент представляет собой 3 пары роликов, расположенных каскадом друг за другом. Каждая последующая пара увеличивает угол догиба. Последний верхний ролик имеет регулировку по высоте, что позволяет машинке работать с разной толщиной металла и регулировать угол до 180°.
Простой и удобный в работе инструмент станет незаменимым помощником при изготовлении изделий, в которых требуется аккуратно и с наименьшими затратами времени и усилий завальцевать край металла и увеличить жесткость края заготовки путем загиба небольшой кромки, на ручных листогибах, которые не могут догибать заготовки на 180°. Фальцезакаточная машинка значительно упростит догиб кромки и сократит износ листогибов, которые используют прижимную балку для дозавальцовки.
Stalex 1250 HP
Станок STALEX 1250 HP предназначен для разматывания рулонного металла. Данная модель отличается компактными размерами и небольшим весом, благодаря чему станет отличным помощником в небольших цехах или на строительной площадке. Максимальный вес разматываемого рулона – 500 кг, ширина – 125 см. Конструкция состоит из станины и двух подвижных валиков.
Мощный универсальный листогиб Stalex RS без ограничения подачи листа, предназначен для работы в цеху и на строй площадке - выполняет резку, гибку и формовку листовых металлов для производства профилей, доборных элементов кровли, наружной и внутренней отделки зданий и других профильных металлоизделий.
Отсутствие ограничений по глубине обрабатываемого металла дает возможность изготавливать большой ассортимент изделий из листового материала толщиной до 0,75 мм по оцинкованной стали.
Стальная станина и вес станка обеспечивает – надёжность и долговечность работы станка
Ход прижима – до 130 мм
Эксцентриковый механизм для точного и надёжного прижима верхней прижимной балки
Стол-подставка для поддержки материала (передняя и задняя)
В случае износа на станке детали отвечающей за прижим листа и по которой производится гибка листа – данную деталь можно дополнительно приобрести и заменить собственными силами (Уголок стальной сменный).
Каждый станок настраивается и поставляется с образцом гибки на всю длину станка.
|
|
Роликовый нож для листогибов STALEX RS Для раскроя листового и рулонного метала с толщиной до 0,7 мм. Поставляется отдельно |
||||
|
|
Угломер |
||||
|
|
Ограничитель угла |
||||
|
|
Амортизаторы (2шт) на гибочную балку (в стандартной комплектации устанавливаются на модели RS 2500) |
||||
|
|
Стол для поддержки материала |
||||
|
|
Передние упоры |
||||
|
|
Колёса в стандартной комплектации |
||||
|
|
Штанги регулирующие гибочную балку и основную балку |
||||
|
|
Каждый станок настраивается и поставляется с образцом гибки на всю длину станка |
||||
|
|
Фальцезакаточная машинка Stalex применяется для догиба кромки на 180° Толщина материала – сталь 0,5 мм (σв ≤400Мпа). Поставляется отдельно |
||||
|
Упаковка (фанерный ящик): RS 2500 (ДхШхВ) - 3030х630х380 мм |
Станки предназначены для размотки рулонов массой до 2 тонн и шириной до 1250 мм.
Благодаря вращению ручки и взаимному синхронному разжиманию лепестков, можно быстро и точно зафиксировать рулон.
Состоят из двух основных узлов: самоцентрирующегося сердечника с лепестками и рамы.
Свободное перемещение разматывателя с рулонами по цеху обеспечивается наличием четырех колес с тормозным устройством.
Особенности:
- Колеса с тормозной системой для быстрого перемещения и фиксации;
- Удобная и точная центровка рулона;
- Возможность установки узких рулонов;
- Устройство торможения для остановки вращения вала;
- Штурвал для смотки, размотки и торможения рулона;
- Жесткое крепление подшипников вала в опорах (по два подшипника с каждой стороны).
