Листогиб Stalex серии PBB предназначен для изготовления различных изделий из листовых материалов с широкими и сложными формами. С гибкой изделий на четыре стороны таких как короба, поддоны, вентилируемые фасады и любые другие профильные металлоизделия.
Станок поставляется с одной сегментной балкой.
Листогиб без ограничения глубины подачи листа позволяет осуществлять гибку листового металла тощиной до 1,2 мм на угол до 135º.
Электромеханические листогибы Stalex EFMS с поворотной гибочной балкой предназначены для изготовления изделий из листовой стали на среднесерийных и крупносерийных производствах. Сегментная верхняя планка позволяет работать с изделиями сложной формы.
Угол гибки – изменяется концовиком на градусной шкале в приборном щитке станка.
Поворотная гибочная балка – имеет компенсатор прогиба.
Верхняя прижимная сегментная балка позволяет работать с изделиями сложной формы и осуществляет гибку на четыре стороны.
Высота просвета верхней прижимной балки без сегмента в прижатом состоянии – 51мм.
Размеры сегментов на Stalex EFMS 2520: 25; 30; 35; 40; 45; 50; 75; 100; 100; 150; 200; 200; 270; 400; 400; 400мм (количество сегментов – 16шт)
Особенности:
- Мощная сварная стальная конструкция
- Электродвигатели на верхней прижимной и нижней рабочей планке
- Переносная педаль управления
- Верхняя сегментная планка
- Легкость при работе с листовым металлом
- Простота обслуживания
|
Мощные двойные цепи со звездочками |
 |
||||
|
Поддержка листа и задний упор 255 мм (рабочая длина) |
 |

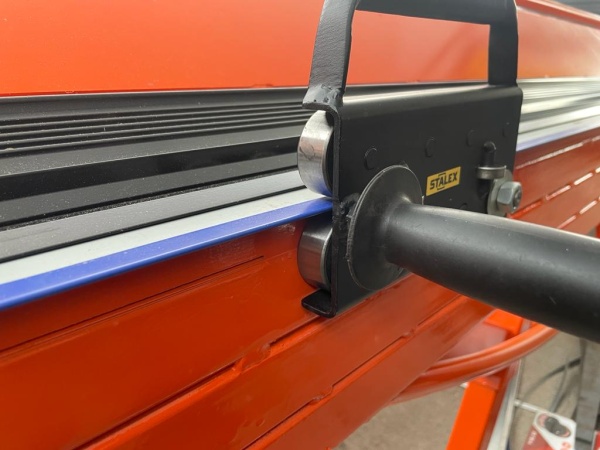

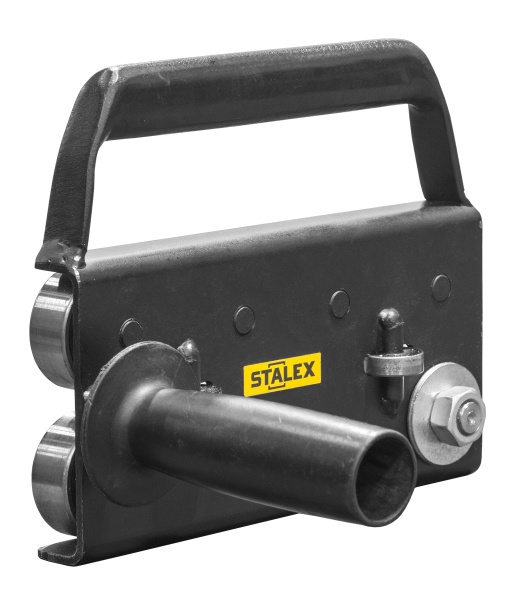

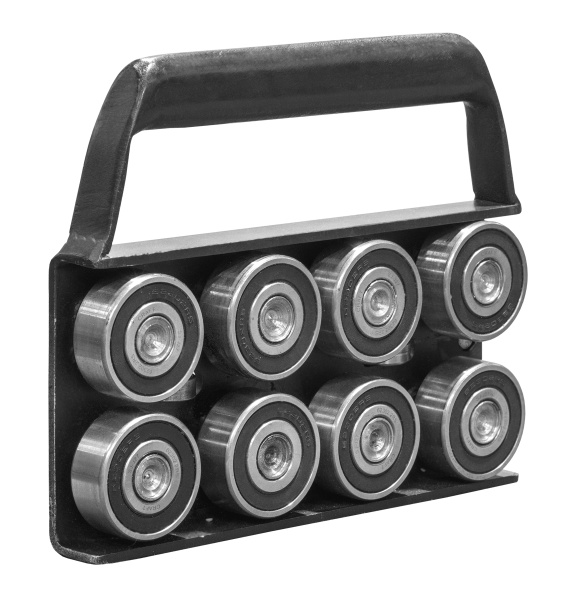

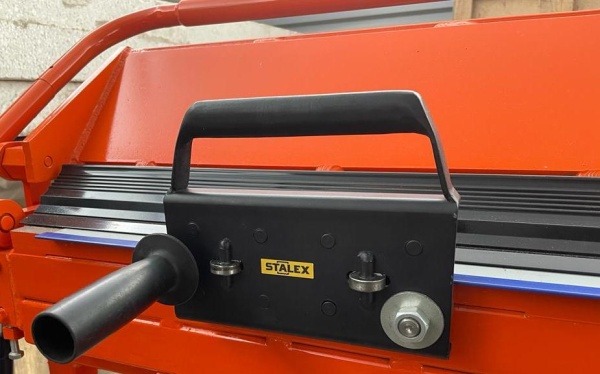

Фальцезакаточная машинка Stalex применяется для догиба кромки на 180°, в изделиях из тонколистового металла различного назначения. Инструмент представляет собой 4 пары роликов (подшипников), расположенных каскадом друг за другом. Каждая последующая пара увеличивает угол догиба. Последний верхний ролик имеет регулировку по высоте, что позволяет машинке работать с разной толщиной металла и регулировать угол до 180°. Размер роликов позволяет уверенно работать с толщиной листа 0,7мм (сталь).
В корпусе расположены два торцевых (поперечных) ролика (подшипника), которые позволяют не царапаться заготовке окрашенного металла с торца (в отличии от фальцезакаток, в которых предусмотрены пластины из пластмассы – вылетающих от стенки корпуса или со временем перерезаемые насквозь).
Простой и удобный в работе инструмент станет незаменимым помощником при изготовлении изделий, в которых требуется аккуратно и с наименьшими затратами времени и усилий завальцевать край металла и увеличить жесткость края заготовки путем загиба небольшой кромки, на ручных листогибах, которые не могут догибать заготовки на 180°. Фальцезакаточная машинка значительно упростит догиб кромки и сократит износ листогибов, которые используют прижимную балку для дозавальцовки. Большой диаметр роликов 40мм - лучше и легче прокатывает лист, а значит мощнее аналогов!
Станок без ограничения подачи листа – это позволяет работать с крупногабаритными заготовками. Конструкция станка имеет классическую схему, с нижней гибочной поворотной балкой – это отличительная черта от равнозначных мощных листогибных прессов (где гиб образуется при вертикальном движении пуансон в матрицу), это принципиальное отличие для ряда наших клиентов при работе с листом средних толщин до 3.5 мм. Станки такого типа имеют больше возможностей и более высокий КПД при достаточной простоте в обслуживании и работе. Переносная ножная педаль, позволяет оператору мобильно управлять станком, одновременно работая с подачей листа. Сварная жесткая конструкция из стали высокой прочности с использованием антивибрационной технологии для надёжной, долговечной, эффективной и бесперебойной работы.
Верхняя прижимная балка является сегментной, сегменты произведены из специальной закаленной стали - данная особенность станка позволяет работать с широкими и сложными профилями, таких как: короба, поддоны и аналогичные конструкции.
Станок гидравлический Stalex HW - подходит для работы в тяжелом машиностроении и строительстве, а также в ряду предприятий, занятых производством и обслуживанием в транспортных, добывающих и обрабатывающих отраслях.
Особенности:
• Без ограничения подачи листа, что позволяет работать с крупногабаритными заготовками;
• Сварная жесткая стальная конструкция высокой прочности с антивибрационной технологией;
• Механическая регулировка зазора между верхней и нижней балкой
• Механическая система регулировки угла загиба в диапазоне от 0° до 135°;
• Переносная ножная педаль позволяет оператору мобильно управлять станком, одновременно работая с подачей листа;
• Размер сегментов на Stalex HW3050: 75 мм – 6 шт, 100 мм – 4 шт, 125 мм – 10 шт; 150 мм – 6 шт.
|
|
Тыльная сторона станка, тяги регулировки верхней прижимной балки, механический упор, электрический шкаф, гидравлический цилиндр гибочной поворотной балки. |
||
|
|
Вид сбоку, угломер/ограничитель угла гибки, пульт станка, гидравлический цилиндр гибочной поворотной балки, маховики регулировки положения верхней балки. |
||
|
|
Пульт управления, ножная педаль (гибка/закрытие/поднятие). |
||
|
|
Сегменты на верхней прижимной балке |
||
|
Верхняя сегментная балка на станке Stalex HW3050х3.5 |
Состоит из 26 сегментов: 6 сегментов – 75 мм, 4 сегмента – 100 мм, 10 сегментов – 125 мм, 6 сегментов 150 мм. |
||
- Глубина подачи листового материала – 380 мм.
- Обеспечивает отличную гибку листов из стали 0,55мм, из алюминия 1,0мм и из цинка 0,6мм
- Может выполнять подгиб кромок на 180°
- На станке можно изготавливать модели с большой жесткостью. Это достижимо благодаря углу загиба - 180°
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Макс. толщина - указана для обычной стали (низкоуглеродистой и углеродистой стали), с пределом прочности σв, который не должен превышать параметр σв <400 MРa.
При работе с макс. толщиной листа – максимальные параметры могут не соответствовать табличным значениям, это связано с разностью коэффициента предела прочности σв, который не должен превышать параметр σв <400 MРa при работе с низкоуглеродистой сталью.
Станок PRO-14 создан как наиболее экономичная модель для использования на толщинах до 0,55мм оцинкованной стали, при производстве доборных элементов кровли. Модель PRO-14 является одной самых востребованных и популярных среди станков STALEX.
Модель легко перевозится с одной рабочей площадки на другую.
Основным принципом электромагнитного листогибочного станка является использование электромагнитной системы зажимов вместо механической. В конструкцию станка входит длинный электромагнит со стальной прижимной балкой, установленной над ним. За счет электромагнитного воздействия лист металла зажимается между балками с усилием от 3 до 10 тонн. Гибка заготовки осуществляется поворотом гибочной перекладины. Лист металла сгибается вокруг переднего края зажимной балки. В зависимости от длины станка – различна комплектация зажимных перекладин, обеспечивающих широкое применение станка для различных задач. В комплектации возможны 4 вида перекладин – сплошная, сегментная, узкая, прорезная перекладины.
В комплектацию станков 625, 1000, 1250 входят 4 планки длиной аналогичной длине станка (сплошная, разрезная, сегментная, узкая).
- Индивидуальное производство: прототипы и образцы, детали продукции.
- Промышленность: распределительные щиты, корпуса, светильники, крышки машинного оборудования.
- Здания: вывески, фасады, гаражные ворота, витрины…
- Оргтехника: стеллажи, шкафы, подставки для компьютеров.
- Школьные проекты: ящики для инструментов, почтовые ящики, кормушки, стеллажи.
- Пищевая промышленность: нержавеющие раковины и столешницы, вытяжные колпаки, чаны.
- Реклама: светящиеся вывески и металлические надписи.
- Автомобили: ремонт, фургоны, кузова фургонов, гоночные автомобили, дорожные знаки.
- Сельское хозяйство: машины, бункеры, нержавеющее молочное оборудование.
Особенности:
- Стальная станина и вес станка обеспечивает надежность и долговечность работы станка.
- В стандартной комплектации со станком поставляется отрезной нож для раскроя листового металла
- В стандартной комплектации - угломер в диапазоне от 0° до 135°
- Опция - фальцезакаточная машинка Stalex
 |
Станок имеет регулировку гибочной балки –штангой, + боковыми шпильки с каждой из сторон. Регулировка нижней основной балки |
||||
 |
Ширина (толщина) гибочной балки – 20мм Ширина (толщина) прижимной балки – 15мм |
||||
 |
Отрезной роликовый нож в стандартной комплектации.
|
||||
 |
Верхняя прижимная балка соединена с основной балкой эксцентриковым механизмом с подшипником - скольжения прижимной балки. Эксцентриковый механизмом с подшипником проливается сверху трансмиссионным маслом (желательно - раз в месяц). Необходимо проливать все трущиеся поверхности станка, примерно, раз в месяц (при постоянной работе).
|
||||
 |
Фальцезакаточная машинка Stalex предназначена для догибки листа, методом прокатывания 180° (опция). Толщина материала – сталь 0,5 мм (σв ≤400Мпа). |
Листогибочные станки Stalex предназначены для изготовления доборных элементов кровли, комплектующих вентиляции и др. изделий из листового металла в цехах. Полно проходной листогиб Stalex TSB 2020/2 сочетает в себе высокие технические и эксплуатационные характеристики.
Основным преимуществом Stalex TSB 2020/2 является способность гнуть листовой металл больших толщин: до 2 мм по оцинкованной стали. Конструкция станка имеет вертикальный ход прижимной балки, что позволяет фиксировать заготовки со строго параллельными поверхностями и более сильным прижимом по всей длине станка, в сравнении с обычными осевыми прижимами. Отсутствие ограничения по подаче листа и возможность обработки металла больших толщин позволяют применять станок как в небольших компаниях, так и на крупных многофункциональных производствах.
Станок имеет возможность регулировки высоты гибочной балки, а так же регулировку усилия прижима под толщину используемого материала. В конструкции гибочной балки присутствует компенсатор прогиба.
Особенности:
• Станок имеет возможность регулировки высоты гибочной балки
• Регулировка усилия прижима под толщину используемого материала
• Конструкция станка имеет вертикальный ход прижимной балки
• Станок без ограничения глубины подачи листа
• Угол гибки до 135 º
• Толщина обрабатываемого металла до 2 мм
• Конструкция гибочной балки имеет компенсатор прогиба
• Станок оснащён рычагом для поворотного движения гибочной балки
• Стальная конструкция гарантирует необходимую жёсткость и устойчивость станка при ежедневном использовании (толщина верхней прижимной балки равна 60мм)
• Станок оснащён ограничителем угла гиба
Станок идеально подходит для работы с черной и оцинкованной сталью – 0,7мм (с временным сопротивлением или прочностью σв ≤400МПа)
Станок идеально подходит для работы с черной и оцинкованной сталью – 0,8мм (с временным сопротивлением или прочностью σв ≤320МПа)
Станок Stalex BSM является универсальным для работы с отливами, откосами, доборными элементами кровли, в том числе и для работы с крупногабаритными изделиями - такие как квадратная вентиляция (общие габаритные размеры верхней прижимной балки составляют 170х170 мм (высота х глубина)). Возможность гибки от 0° до 135° – за один гиб, гибка до 180° – с использованием фальцезакаточной машинки (или при условии, что лист металла не жёсткий и не на макс. толщину возможности станка – тогда возможно с дожатием в прижимной балке).
Особенности:
- Направляющий вертикальный узел перемещения прижимной балки, позволяет фиксировать лист с более сильным усилием-прижимом по всей длине станка
- Эксцентриковый (кривошипный) механизм с ограничителем – позволяет быстро и удобно прижимать заготовки
- На эксцентрике установлен стопор не позволяющей балке опускаться в верхнем положении и фиксирующий балку в нижнем положении
- Гибка до 180° – с дожатием в прижимной балке, угол гиба 150° для полок до 15мм и 135° для полок более 15мм.
- Комплектуются роликовый ножом для раскроя металла (в стандартной комплектации)
- Удобное место для размещения роликового ножа, вовремя гибки листа
- Рабочие поверхности прижимной, основной и гибочной балок изготовлены из легированной высокопрочной стали
- Стальной сплошной уголок, отвечающий за прижим листа, крепится к прижимной балке через резьбовые соединения
- Регулировка прижимной балки относительно основной и гибочной балок – фронтальное смещение
- Регулировка прижимной балки в вертикальной плоскости
- Регулировка гибочной балки, через узел настройки прямолинейности
- Регулировка гибочной балки в вертикальной плоскости
- Разборные стойки для облегчения транспортировки
- Отверстия для крепления станка к полу
|
|
Вертикальный подъём прижимной балки – 55 мм |
||||
|
Комплектуются роликовый ножом для раскроя металла (в стандартной комплектации) |
|||||
|
|
|||||
|
|
|||||
|
|
Удобное место для размещения роликового ножа, во время гибки листа |
||||
|
|
|||||
|
|
Эксцентриковый (кривошипный) механизм с ограничителем – позволяет быстро и удобно прижимать заготовки |
||||
|
|
|||||
|
|
На эксцентрике установлен стопор не позволяющей балке опускаться в верхнем положении и фиксирующий балку в нижнем положении |
||||
|
|
|||||
|
|
Газовый амортизатор на гибочную балку - для эффективной работы с листом |
||||
|
|
|||||
|
|
Газовый амортизатор на прижимную балку (2шт) – для быстрой и лёгкой фиксации листа |
||||
|
|
|||||
|
|
Улучшенный узел ручек прижимной балки. Дополнительно - просверленное отверстие и штифт, плоский вал и увеличенная зона сварки, для надёжной работы станка. |
||||
|
|
|||||
|
|
Направляющий вертикальный узел перемещения прижимной балки, позволяет фиксировать лист с более сильным усилием-прижимом по всей длине станка Регулировка прижимной балки относительно основной и гибочной балок – фронтальное смещение |
||||
|
|
|||||
|
|
Стальной сплошной уголок, отвечающий за прижим листа, крепится к прижимной балке через резьбовые соединения |
||||
|
|
|||||
|
|
Регулировка прижимной балки в вертикальной плоскости |
||||
|
Регулировка гибочной балки, через узел настройки прямолинейности |
|||||
|
|
|||||
|
|
|||||
|
|
Регулировка гибочной балки в вертикальной плоскости |
||||
